M系列標準輸送鏈帶S型小滾子規格

一種大型輸送鏈條，滾子的直徑小于鏈板的高度。這樣有利于保護鏈輪輪齒和鏈條的套筒，這種型式的鏈常用于抓斗式提升系統以及其它一些磨料的輸送。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

滾子的直徑小于鏈板的高度，有利于保護鏈輪輪齒和鏈條的套筒。

常用于抓斗式提升系統以及其它一些磨料的輸送。

常用于磨料輸送和抓斗式提升。

可以有效、穩定地輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

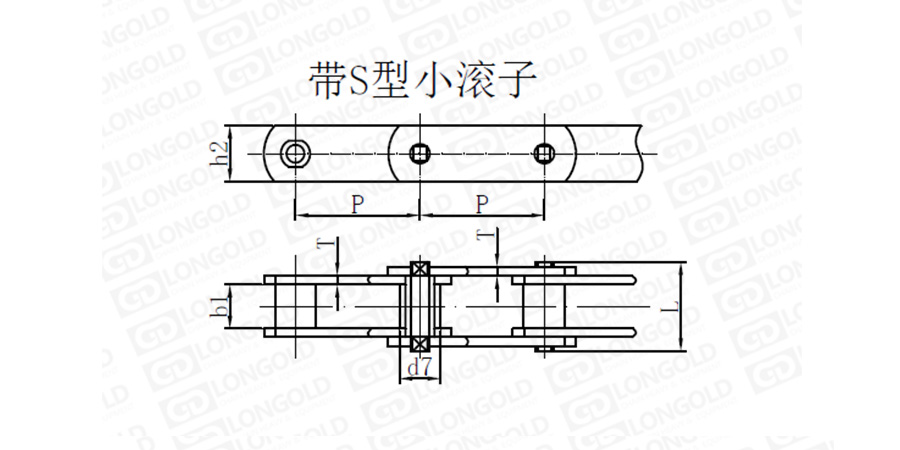

■鏈條本體結構詳見如上圖

上圖為帶S小滾子M系列標準輸送鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸表

隆德鏈號	節距	滾子直徑	套筒直徑	內節內寬	銷軸直徑	銷軸長度	鏈板高度	鏈板厚度	平均拉伸載荷	PDF圖紙	DXF圖紙
	節距	滾子直徑	套筒直徑	內節內寬	銷軸直徑	銷軸長度	鏈板高度	鏈板厚度	平均拉伸載荷
	P	d7	d4	b1	d2	L	h2	T	Q
	P	max.	max.	min.	max.	max.	max.	max.	min.
	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB
LDM20	*40、50、63、80、100、125、160	12.5	9	16	6	35	19	2.5	25	請咨詢	請咨詢
LDM28	*50、63、80、100、125、160、200	15	10	18	7	40	21	3.0	35
LDM40	63、80、100、125、160、200、250	18	12.5	20	8.5	45	26	3.5	50
LDM56	*63、80、100、125、160、200、250	21	15	24	10	52	31	4.0	70
LDM80	80、100、125、160、200、250、315	25	18	28	12	62	36	5.0	100
LDM112	*80、100、125、160、200、250、315、400	30	21	32	15	73	41	6.0	140
LDM160	*100、125、160、200、250、315、400、500	36	25	37	18	85	51	7.0	200
LDM224	*125、160、200、250、315、400、500、630	42	30	43	21	98	62	8.0	280
LDM315	*160、200、250、315、400、500、630	50	36	48	25	112	72	10.0	393.7
LDM450	200、250、315、400、500、630、800	60	42	56	30	135	82	12.0	562.5

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	M		20		040	-	S
	（1）		（2）		（3）		（4）

（1）M系列輸送鏈

（2）極限拉伸載荷20KN

（3）節距為40

（4）S=小滾子

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
