可制造使用了軸承滾子輸送鏈的大滾子的高板鏈節輸送鏈。
如果帶軸承大滾了，則能夠獲得低摩擦系數、較高滾子容許負荷，實現2個尺寸的小型化。（需要確認容許張力）
可制造帶頂板的式樣。
送鏈可以按各鏈條式樣進行制造。
煉鐵廠的厚板、型鋼等的輸送線、汽車裝配作業線、集裝箱裝配作業線。
滿足高效、平穩、可靠輸送的需求。
可以高效、穩定地輸送。
根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

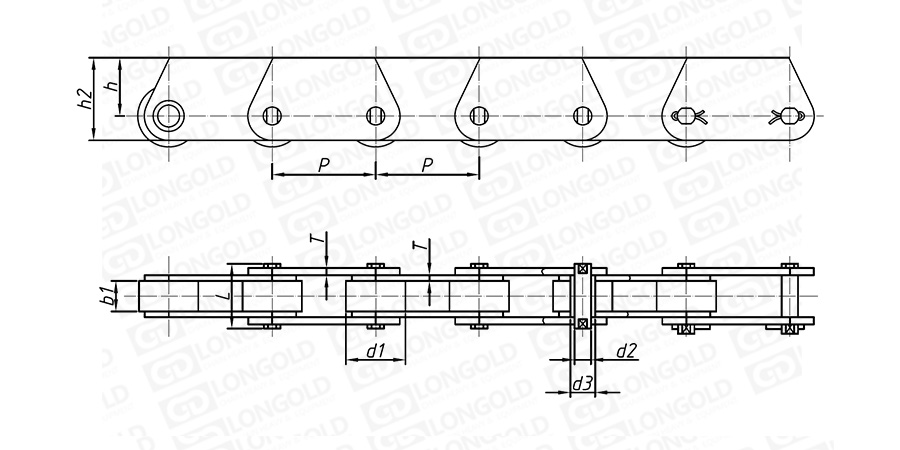

■鏈條本體結構詳見如上圖
上圖為MT系列高板輸送鏈的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
銷軸直徑 |
套筒直徑 |
鏈板厚度 |
內節內寬 |
銷軸長度 |
鏈板高度 |
PDF圖紙 |
DXF圖紙 |
|||||
|
d1 |
d2 |
d3 |
T |
b1 |
L |
h2 |
h |
||||||||
|
P |
max |
max |
max |
max |
min |
max |
max |
max |
|||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||||||
|
LDMT20 |
40 |
50 |
63 |
80 |
100 |
25 |
6.0 |
9.0 |
2.5 |
16 |
35 |
25 |
16.0 |
||
|
LDMT28 |
50 |
63 |
80 |
100 |
125 |
30 |
7.0 |
10.0 |
3.0 |
18 |
40 |
30 |
20.0 |
||
|
LDMT40 |
63 |
80 |
100 |
125 |
160 |
36 |
8.5 |
12.5 |
3.5 |
20 |
45 |
35 |
22.5 |
||
|
LDMT56 |
63 |
80 |
100 |
125 |
160 |
42 |
10.0 |
15.0 |
4.0 |
24 |
52 |
45 |
30.0 |
||
|
LDMT80 |
80 |
100 |
125 |
160 |
200 |
50 |
12.0 |
18.0 |
5.0 |
28 |
62 |
50 |
32.5 |
||
|
LDMT112 |
80 |
100 |
125 |
160 |
200 |
60 |
15.0 |
21.0 |
6.0 |
32 |
73 |
60 |
40.0 |
||
|
LDMT160 |
100 |
125 |
160 |
200 |
250 |
70 |
18.0 |
25.0 |
7.0 |
37 |
85 |
70 |
45.0 |
||
|
LDMT224 |
125 |
160 |
200 |
250 |
315 |
85 |
21.0 |
30.0 |
8.0 |
43 |
98 |
90 |
60.0 |
||
|
LDMT315 |
160 |
200 |
250 |
315 |
400 |
100 |
25.0 |
36.0 |
10.0 |
48 |
112 |
100 |
65.0 |
||
|
LDMT450 |
200 |
250 |
315 |
400 |
500 |
120 |
30.0 |
42.0 |
12.0 |
56 |
135 |
120 |
80.0 |
||
*Q表示熱處理后的抗拉強度。
附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LD |
MT20 |
|
040 |
|
|
（1） |
|
(2) |
（1）鏈條系列
（2）鏈條節距
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
