M系列帶附板輸送鏈II

M系列帶附板輸送鏈，是在M系列輸送鏈的兩側鏈板加裝附件，擴大了M系列輸送鏈的用途和應用范圍。M系列帶附板輸送鏈II可以加裝K4附件。

應用領域

物流運輸業

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

M系列帶附板輸送鏈，是由雙節距鏈條衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷子和附板。

鏈條節距為非常用規格，裝配類似K2/K4的附件，用于物料的輸送。

滾子類型：小滾子（滾子直徑小于鏈板高度）、大滾子（滾子直徑大于鏈板高度）、帶F邊滾子。

根據要求定制附件種類以及不同安裝間隔的鏈條，不同附件和安裝間隔適用于不同輸送環境。

不同規格的鏈條承載的物品種類不同。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

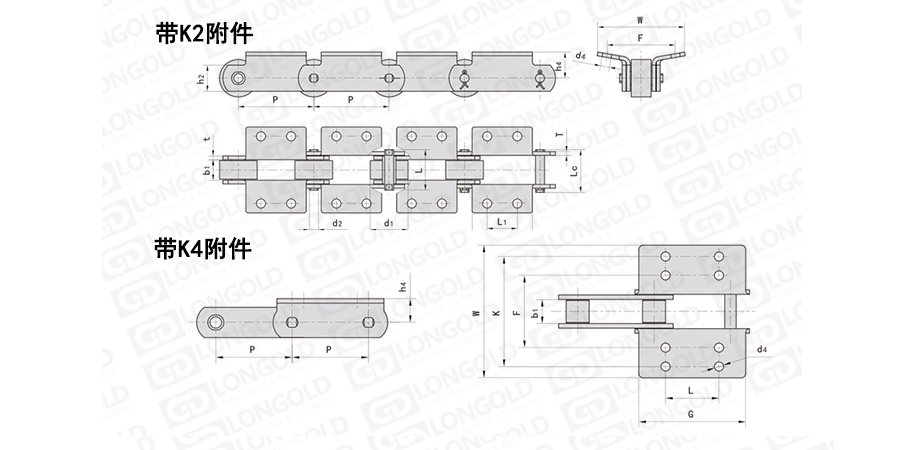

上圖為M系列帶附板輸送鏈II帶K2附件和K4附件的結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸表

■K2

隆德鏈號

節距

滾子

直徑

內節

內寬

銷軸

直徑

銷軸長度

內鏈板

高度

鏈板

厚度

附件尺寸

PDF圖紙

DXF圖紙

t/T

max

min

max

LDM80F6-P100-R-K2

100

27.0

55.0

58.5

115

請咨詢

LDM112F4-P120-R-K2

200

38.5

71.7

75.6

120

180

110

142

■K4

隆德鏈號	P	b1	h4	F	K	W	L	G	d4	PDF圖紙	DXF圖紙
隆德鏈號	mm	mm	mm	mm	mm	mm	mm	mm	mm	PDF圖紙	DXF圖紙
LDM112-P100-S-K4	100	32	31.5	96	146	176	70	140	12	請咨詢	請咨詢

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	M80	F6	-	P100	-	R		K2
	（1）	（2）		（3）		（4）		（5）

（1）M系列鏈條型號

（2）鏈條特殊規格

（3）鏈條節距

（4）滾子形式：R=大滾子 S=小滾子 B=套筒鏈 F=帶法蘭邊滾子

（5）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
