GE梅花聯軸器膠墊

聯軸器膠墊是安裝在聯軸器中的橡膠制的墊片。聯軸器是用來連接不同機構中的兩根軸（主動軸和從動軸），使之共同旋轉以傳遞扭矩的機械零件。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器膠墊用途
安裝要求
注意事項
設計特點

材質采用聚氨酯（TPU），是一種由有機二異氰酸酯或多異氰酸酯與二羥基或多羥基化合物加聚而成的高分子化合物。

具有較高的強度和硬度，其拉伸強度、撕裂強度和耐磨性能都比較優異

聯軸器是用來連接不同機構中的兩根軸（主動軸和從動軸），使之共同旋轉以傳遞扭矩的機械零件。

在設備運行過程中，主動軸和從動軸的旋轉可能會產生振動。聯軸器膠墊能夠吸收和緩沖這些振動，減少振動對設備其他部件的傳遞。

確認聯軸器膠墊的型號、規格與聯軸器及設備相匹配，查看膠墊是否有破損、變形、老化等問題。

清理聯軸器安裝部位的灰塵、油污、銹跡等雜質，保證安裝表面干凈、平整。

檢查連接軸的直線度、同軸度等精度指標，確保軸的安裝精度符合聯軸器的要求。如果軸存在彎曲、偏心等問題，應先進行校正，否則會影響聯軸器膠墊的安裝效果和使用壽命。

要確保所選聯軸器膠墊與聯軸器的型號、規格嚴格匹配。不同類型的聯軸器對膠墊的尺寸、形狀、厚度等有特定要求，使用不匹配的膠墊可能導致安裝困難或無法正常發揮其功能。

如果設備工作在高溫環境下，要選擇耐高溫的膠墊材料。高溫可能會導致普通膠墊軟化、變形，影響其減震和補償偏差的能力。

當設備處于有化學物質存在的環境中，如在化工車間，膠墊應具有耐化學腐蝕的性能。要根據周圍化學物質的種類（如酸、堿、有機溶劑等）選擇合適的膠墊材料，避免膠墊被腐蝕而損壞。

良好的減振能力可以降低設備運行時的噪音和振動，提高設備的穩定性和可靠性，為操作人員提供更加舒適的工作環境。

在動力傳輸過程中能夠有效地緩沖沖擊和振動，減少對相關部件的損害。無需進行維護則為用戶帶來了極大的便利，節省了時間和成本。

技術參數

點擊圖片放大

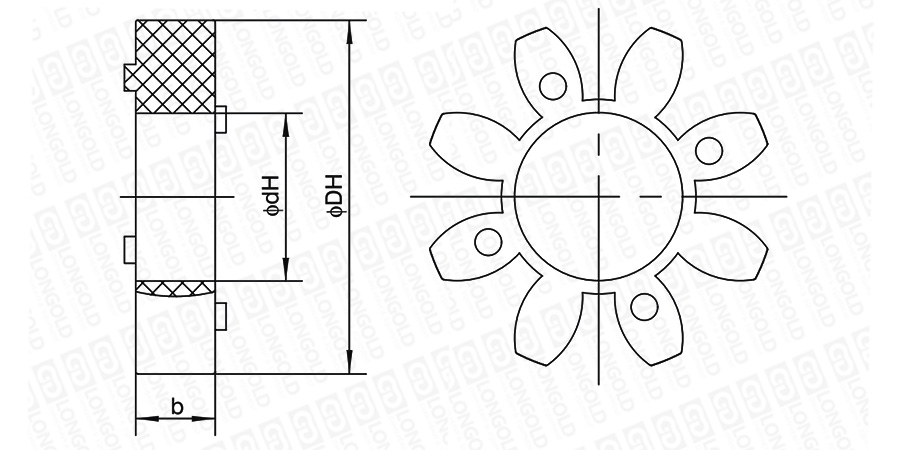

■聯軸器結構詳見如上圖

上圖為GE梅花聯軸器膠墊的結構圖。

可根據客戶的需求，定制膠墊的顏色以及硬度，詳細請咨詢隆德技術人員。

■聯軸器膠墊尺寸表

型號	基本尺寸			額定轉矩		最高轉速	轉動慣量	重量	PDF圖紙	DXF圖紙
	DH	dH	b	SHA92	SHA96	最高轉速	轉動慣量	重量
	mm	mm	mm	N·m	N·m	rpm	kg·cm2	kg
LDRC-GE-19	40	18	12	10	17	14000	0.03	0.009	請咨詢	請咨詢
LDRC-GE-24	55	27	14	35	60	10600	0.1	0.02
LDRC-GE-28	65	30	15	95	160	8500	0.2	0.03
LDRC-GE-38	80	38	18	190	325	7100	0.5	0.06
LDRC-GE-42	95	46	20	265	450	6000	1.0	0.09
LDRC-GE-48	105	51	21	310	525	5600	2.0	0.11
LDRC-GE-55	120	60	22	410	685	4750	3.0	0.14
LDRC-GE-65	135	68	26	625	940	4250	5.0	0.21
LDRC-GE-75	160	80	30	1280	1920	3550	20.0	0.39
LDRC-GE-90	200	100	34	2400	3600	2800	40.0	0.70
LDRC-GE-100	225	113	38	3300	4950	2500	70.0	0.90
LDRC-GE-110	255	127	42	4800	7200	2240	150.0	1.40
LDRC-GE-125	290	147	46	6650	10000	2000	250.0	1.90
LDRC-GE-140	320	165	50	8550	12800	1800	400.0	2.50
LDRC-GE-160	370	190	57	12800	19200	1500	800.0	3.90
LDRC-GE-180	420	220	64	18650	28000	1400	1730.0	6.50

型號表示例

LD		RC	-	GE	-	100
		（1）		（2）		（3）

（1）聯軸器膠墊

（2）GE聯軸器

（3）型號

膠墊選型

選擇膠墊應考慮以下幾個方面

根據顏色、硬度以及使用溫度如下表：

顏色		紅色	黃色	黃色
硬度(Sh A)		96	92	85
供貨規格		GE19～180	GE19～180	GE19～90
允許溫度范圍	連續	-30～+90	-40～+90	+80
允許溫度范圍	瞬間	-40～+120	-50～+120	-60 +120
應用范圍		高強度彈性體，適合高負荷傳動。	標準彈性體，適用于一般的機械傳動和液壓設備傳動。	高彈性彈性體，適用于負荷低或有震動的傳動。
應用范圍		阻尼性能較好。	其動態性能好。	具有較好的內部緩沖，減震性能好。
