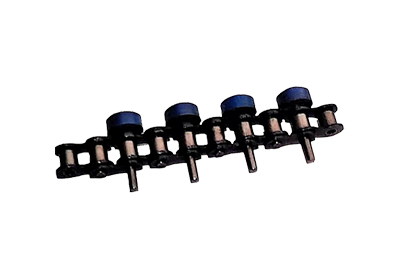

單側帶側置滾輪小型輸送鏈Ⅲ

單側帶側置滾輪小型輸送鏈是將標準短節距鏈條的銷軸進行延長，之后在延長銷軸一側安裝可自由轉動的滾子的一類鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
注意事項
潤滑方式

鏈條本體為鋼制，滾子材質可自由選用。

帶側置滾子，有助于輸送機的緊湊化。

延長的銷軸可安裝各類附件，便于運輸。

可在側置滾子上直接裝載小型輸送物的輸送機。

鏈輪遵從ANSI/ASME標準。

可使用標準A系列傳動鏈輪，具體請咨詢隆德技術人員。

由于小齒數會造成輪轂部接觸側置滾子，在使用小齒數鏈輪時，鏈輪的輪轂直徑的選值請咨詢隆德技術人員。

在購買前，請注意側置滾輪材質。

一般需要搭配導軌使用。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

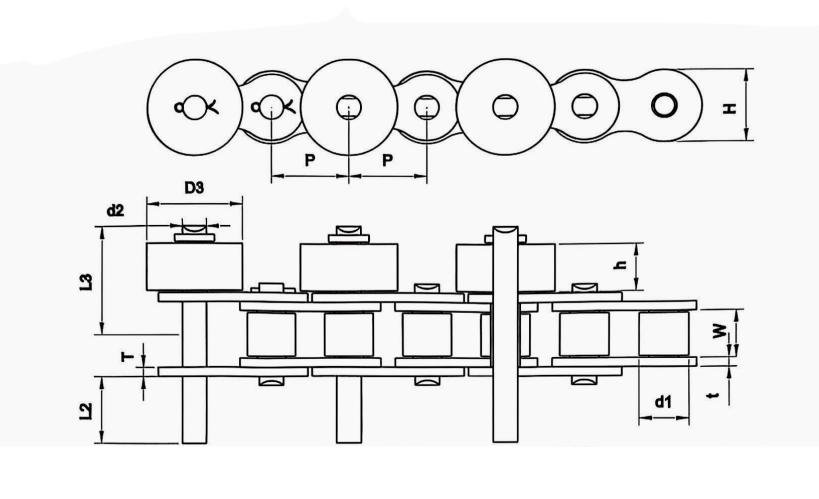

■產品尺寸表

隆德型號	節距	內節內寬	銷軸直徑	滾子外徑		滾輪高度	銷軸長度		鏈板尺寸
	P	W	d2 max	d1 max	D3	h	L2 max	L3 max	H max	T
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LD40	12.7	7.85	3.98	7.92	15.88	7.8	X	19.5	12.07	1.5
LD08B	12.7	7.75	4.45	8.51	15.88	7.8	X	19.5	11.80	1.5
LD50	15.875	9.40	5.08	10.16	19.05	9.4	X	23.5	15.09	2.0
LD60	19.1	12.57	5.96	11.91	22.23	12.6	X	30.6	18.08	2.4
LD80	25.4	15.88	7.92	15.88	28.58	15.8	X	38.2	24.13	3.2
LD100	31.8	18.90	9.54	19.05	39.69	19.0	X	45.9	30.18	4.0
LDC2040S	25.40	7.85	3.96	7.95	15.88	7.6	X	19.5	12.0	1.5
LDC2042S				15.88	24.00
LDC2040BS	25.4	7.75	4.45	8.51	15.88	7.6	X	19.5	11.8	1.6
LDC2042BS				15.88	24.00
LDC2050	31.75	9.40	5.08	10.16	19.05	9.4	X	23.5	15.0	2.0
LDC2052				19.05	27.00
LDC2060	38.1	12.57	5.94	11.91	22.23	12.6	X	30.6	18.0	2.4
LDC2062				22.23	30.00
LDC2060SH	38.10	12.57	5.94	11.91	22.23	12.6	X	32.2	18.0	3.2
LDC2062SH				22.23	30.00
LDC2080	50.8	15.75	7.92	15.88	28.58	15.7	X	38.2	24.0	3.2
LDC2082				28.58	38.00
LDC2080SH	80	15.75	7.92	15.88	28.58	15.7	X	39.8	24.0	4.0
LDC2082SH				28.58	38.00
LDC2100	63.5	18.90	9.53	19.05	39.68	18.9	X	45.9	30.0	4.0
LDC2102				39.68	50.00
LDC2100SH	63.50	18.90	9.53	19.05	39.68	18.9	X	47.5	30.0	4.8
LDC2102SH				39.68	50.00

型號表示例

型號表示例

LD		40		-	1L	EP	SR
		（1）			（2）	（3）	（4）

（1）鏈條尺寸

（2）附件安裝間隔

（3）帶加長銷附件

（4）鋼制滾子

側置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請詢。
