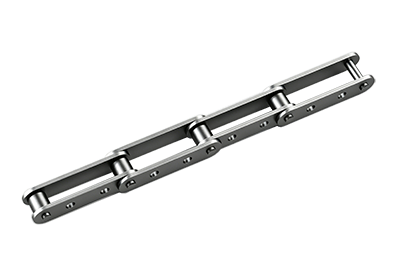

帶GA附件英制節距輸送鏈

在輸送鏈條的單側作特殊形狀和開孔的鏈條。附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。附件表示為：GA2、GA4。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

鏈條單側鏈板做特殊形狀或者螺孔。

AT規格，AT規格具有比DT規格(通用輸送鏈）大約一倍的抗拉強度,而且提高了套筒和滾子之間的耐磨損性和滾子的容許負荷。

AT規格可使用溫度環境：-60°C～400°C。

DT規格，對銷軸和套筒實施了熱處理,對鏈板沒有實施。

DT規格可使用溫度環境：-60°C～200°C。

根據要求定制不同GA附件以及安裝間隔的鏈條，不同附件以及安裝間隔適用于不同輸送環境。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

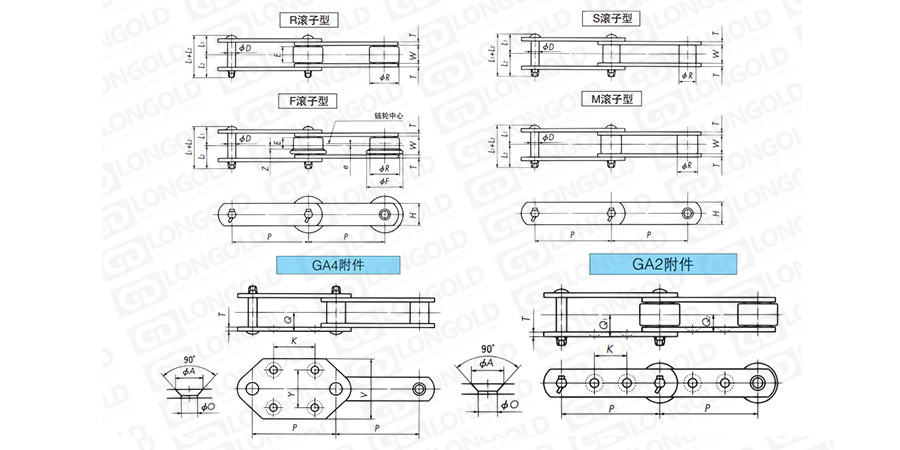

■鏈條本體結構詳見如上圖

上圖為帶GA附件英制節距輸送鏈的結構圖以及帶附件結構圖。

帶附件結構圖表示附件安裝以及尺寸的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸表

鏈條型號

DT式樣

平均抗拉強度

節距P

滾子

內鏈節內寬W

鏈板

銷子

大概重量 kg/m

附件和滾子形式的組合

PDF圖紙

DXF圖紙

R滾子

F滾子

S滾子直徑

M&N滾子直徑

直徑R

觸軌寬E

直徑R

擋圈直徑F

觸軌寬E

偏心e

寬 H

厚 T

直徑 D

L1+L2

R滾子

F滾子

S滾子

M滾子

GA2

GA4

鏈條尺寸

kgf

LDC650

78.5

8000

152.4

50.8

25.8

31.8

30.2

38.1

6.3

<6.0>

11.3

32.5

36.5

7.9

8.2

5.7

6.1

R/F/S/M

S/M

請咨詢

LDC6205

186

19000

152.4

57.2

3.5

34.9

38.1

37.1

44.5

7.9

15.9

83.5

40.5

12.2

12.6

9.2

9.5

R/F/S/M

S/M

■附件尺寸表

鏈條型號

附件種類

PDF圖紙

DXF圖紙

GA2/GA4

GA4

GA2/GA4

螺栓尺寸

鏈條尺寸

LDC650

152.4

6.3

<6.0>

28.5

21.5

110

6.3

28.5

M10

請咨詢

LDC6205

152.4

7.9

35.5

26.5

110

7.9

35.5

M12

注：上圖及上述表格中< >內的表示SS規格，沒有< > 的表示所有系統通用。

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	C650		S	-	DT	-	2L		GA4
	（1）		(2)		(3)		(4)		(5)

（1）鏈條尺寸

（2）滾子形式：R=大滾子 S=小滾子 F=F滾子 M=M滾子

（3）鏈條規格：DT=經濟型通用類型

（4）附件安裝間隔：1L=每一節

（5）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
