B系列單排非標滾子鏈

隆德滾子鏈條是一種用于傳送機械動力的鏈條，是鏈傳動的一種類型，廣泛應用與家庭、工業和農業機械，其中包括輸送機、繪圖機、印刷機、汽車、摩托車、以及自行車等。它由一系列短圓柱滾子鏈接在一起，由鏈輪驅動，是一種簡單、可靠、高效的動力傳遞裝置。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
應用
潤滑方式

和標準B系列滾子鏈相比較，在節距相同的情況下，其他尺寸有所差別。

可根據需要組裝成雙排和多排。

當節距增大時，鏈條中各零件的尺寸相應也增大，可傳遞的功率也隨之增大。

與帶傳動相比，沒有彈性滑動，能保持準確的平均傳動比，傳動效率較高。

鏈條不需要大的張緊力，所以軸與軸承所受載荷較小。

不會打滑，傳動可靠，過載能力強，能在低速重載下較好工作。

鏈輪是特殊定制的，請咨詢隆德技術人員。

如果對鏈條無法充分加油，推薦使用齒尖硬化處理規格的鏈輪。

鏈傳動廣泛應用于農業、采礦、冶金、石油化工和起重運輸?shù)雀餍袠I(yè)的各種機械中。

鏈傳動所能傳遞的功率可達3600kW，常用于功率100kW以下。

鏈速可達30~40m/s，常用鏈速在15m/s以下，傳動比最大可達15，一般小于6，以.2~2.5為宜。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

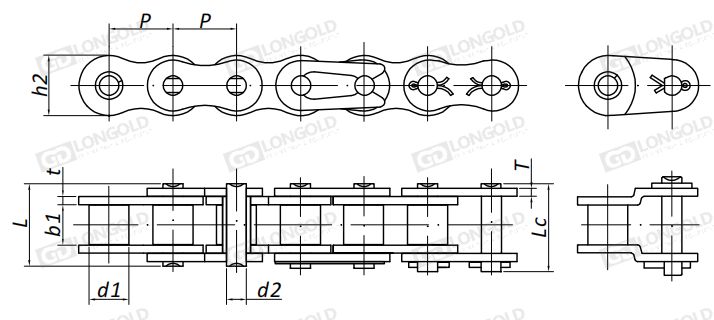

B系列其他滾子鏈 (1).png

點擊圖片放大

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	其他技術參數	PDF圖紙	DXF圖紙
	P	d1	b1	d2	L	Lc	h2	t/T
	P	max	min	max	max	max	max	max
	mm	mm	mm	mm	mm	mm	mm	mm
LD08B-F-1	12.70	8.51	5.55	4.45	14.6	16.1	11.8	1.6	請咨詢	請咨詢	請咨詢
LD415B-1	12.70	7.75	4.88	4.09	12.9	14.4	10.3	1.3
LD415B-F1-1	12.70	7.75	4.88	4.09	11.5	13.0	10.3	1.0
LD415B-F3-1	12.70	7.75	4.80	4.09	11.6	13.7	10.3	1.2
LD415B-F5-1	12.70	7.75	5.10	4.09	14.4	16.0	9.9	1.8/1.6
LD415B-F7-1	12.70	7.75	4.88	3.58	13.8	15.0	10.3	1.3
LD10B-F19-1	15.875	10.16	6.45	5.08	16.4	18.2	14.7	1.7
LD10B-F20-1	15.875	10.16	6.45	5.08	16.4	18.2	14.7	1.7
LD10B-F68-1	15.875	10.16	9.65	5.08	18.5	19.9	14.7	1.7/1.5
LD10B-F88-1	15.875	10.16	6.48	5.08	16.4	17.8	14.7	1.7
LD12B-F12-1	19.05	12.07	11.68	5.72	25.8	27.8	20.0	2.6
LD12B-F14-1	19.05	12.07	30.56	5.72	42.0	43.6	16.0	1.85
LD12B-F58-1	19.05	12.7	31.40	5.72	43.5	46.2	16.0	2.03
LD12B-F99-1	19.05	12.07	11.68	5.72	22.5	-	16.0	1.85
LD14B-F1-1	22.225	14.3	14.60	9.00	36.3	38.0	23.5	4.8/4.0
LD16B-F1-1	25.40	15.88	12.20	8.28	31.4	32.7	21.0	4.15/3.1
*LD16B-F1-1	25.40	11.71	17.02	8.28	36.1	39.1	21.0	3.1
LD16B-F2-1	25.40	15.88	17.02	8.28	38.6	39.8	21.0	4.15
LD16B-F5-1	25.40	15.88	12.70	8.28	30.8	32.1	20.0	3.5/3.0
LD16B-F33-1	25.40	15.88	12.70	8.28	32.2	35.1	21.0	3.1
LD16B-F92-1	25.40	15.88	17.02	8.28	36.1	39.1	21.0	4.15/3.1
LD16B-F137-1	25.40	16.8	17.02	8.28	36.1	37.4	21.0	4.15/3.1
LD20B-F14-1	31.75	19.05	19.56	10.19	45.6	49.3	26.4	5.6/4.5
LD20B-F19-1	31.75	30	19.56	10.19	41.3	-	26.4	4.5/3.5
LD20B-F40-1	31.75	19.05	19.56	10.19	-	45.0	26.4	4.5/3.5
LD20B-F48-1	31.75	19.05	19.56	10.05	42.1	-	26.4	4.5/3.5
LD20B-F55-1	31.75	19.05	19.56	10.19	41.3	-	26.4	4.5/3.5
*LD24B-F7-1	38.10	18.42	25.40	14.63	53.4	57.8	33.2	6.0/4.8
LD24B-F9-1	38.10	25.4	25.40	14.63	58.1	62.5	33.2	7.0/6.0
LD24B-F14-1	38.10	25.4	25.40	14.63	55.8	60.5	33.2	6.0/4.8
LD24B-F23-1	38.10	25.4	25.40	14.63	53.4	59.3	36.2	6.0/5.2
LD24B-F27-1	38.10	25.4	25.40	14.63	52.6	57.8	33.2	6.0/4.8
LD28B-F2-1	44.45	27.94	30.99	15.90	65.1	69.5	41.0	6.0/7.5
LD28B-F4-1	44.45	27.94	30.99	15.90	65.1	70.4	41.0	6.0/7.5
LD28B-F7-1	44.45	27.94	30.99	15.90	68.1	72.5	42.0	8.0/7.0
LD32B-F23-1	50.80	32	30.00	16.90	66.6	73.0	49.0	7.0
LD32B-F26-1	50.80	29.21	30.99	17.81	68.0	73.0	42.0	7.0
LD32B-F30-1	50.80	29.21	30.99	17.81	68.0	73.0	42.0	6.3/7.65
*LD32B-F31-1	50.80	17.81	31.50	22.48	69.5	74.5	42.0	7.0/7.5
LD32B-F35-1	50.80	29.21	30.99	17.81	68.0	72.5	48.0	7.5/6.4
LD48B-F7-1	76.20	48.26	45.72	29.24	105.0	131.5	63.8	12.0/10.0
LD56B-F6-1	88.90	53.98	53.34	34.32	114.6	123.0	77.8	13.5/12.0
LDC08B-F77-1	12.70	8.51	21.67	4.45	31.0	32.2	11.8	1.6
LDC24B-F6-1	38.10	25.4	22.00	12.00	40.0	43.5	35.0	3.0
LDC24B-F18-1	38.10	25.4	25.40	14.63	53.4	57.8	33.0	6.0/4.8
LDC24B-F19-1	38.10	25.4	25.40	14.63	53.4	57.8	35.8	6.0/4.8
LDC24B-F22-1	38.10	25.4	25.40	14.63	53.4	57.8	35.0	6.0/4.8
LDC32B-F24-1	50.80	29.21	30.99	17.81	-	71.0	45.0	6.0/7.0

型號表示例.訂購方法

型號表示例

LD	C	08B	-	F77	-	1
	（1）	（2）		（3）		（4）

（1）直板鏈

（2）鏈條編號

（3）鏈條規格

（4）排數

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

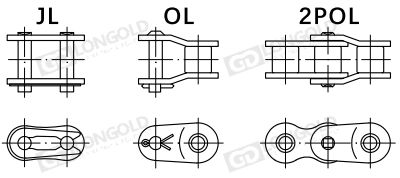

適用連接鏈節


鏈條的長度用鏈節數表示，一般選用偶數鏈節，這樣的鏈條的連接鏈節可選擇JL連接鏈節。一般短節距用開口銷連接鏈節，大節距用卡簧連接鏈節。

當鏈節數為奇數時，應采用OL過渡鏈節，也可根據需要選用兩節距過渡鏈節。
