蝸輪蝸桿是一種常見的傳動機構，它由一個蝸桿（通常是一個螺旋形狀的軸）和一個與之嚙合的蝸輪組成，起到傳動動力的作用，可以獲得較大的減速比，隆德蝸輪的減速比是16:1~150:1不等。
蝸輪通常是一個具有螺旋齒的齒輪，蝸桿則是一個類似螺桿的部件，其螺旋線與蝸輪的螺旋齒相嚙合。
蝸輪與蝸桿配合使用，可以獲得較大的減速比，隆德蝸輪的減速比是16:1~150:1不等。
由于蝸輪的齒面嚙合為線接觸，所以承載力要大于交錯使用的斜齒輪。
結構緊湊、傳動平穩、噪聲低體積小、占用空間少。
工業機械：如起重機、輸送機、機床等設備中傳遞動力和扭矩。
汽車領域：如汽車變速器中實現換擋。
航空航天：如飛機起落架中控制收放。
醫療設備：手術設備，手術床等。
當蝸桿轉動時，蝸桿的螺旋齒會推動蝸輪旋轉。這一特性在一些需要防止逆轉的場合非常有用，如起重機的提升機構等。
由于蝸桿的螺旋升角較小，使得蝸輪蝸桿傳動具有自鎖性，即只能由蝸桿帶動蝸輪轉動，而不能由蝸輪帶動蝸桿轉動。
這一特性在一些需要防止逆轉的場合非常有用，如起重機的提升機構等。
蝸輪蝸桿傳動的常見問題包括減速機發熱和漏油、蝸輪磨損、傳動小斜齒輪磨損和蝸桿軸承損壞。
為解決這些問題，應保證裝配質量，選擇合適的潤滑油和添加劑，選擇合適的安裝位置，并建立潤滑維護制度。
定期檢查：檢查蝸輪蝸桿的磨損情況、嚙合間隙、潤滑狀態等。如發現磨損嚴重或嚙合間隙過大，應及時更換零部件。
保持清潔：定期清理蝸輪蝸桿表面的油污和雜質，防止其影響傳動性能和使用壽命。
正確潤滑：選擇合適的潤滑油或潤滑脂，按照規定的時間和方法進行潤滑，確保蝸輪蝸桿傳動的良好潤滑狀態。
點擊圖片放大
■產品本體結構詳見如上圖

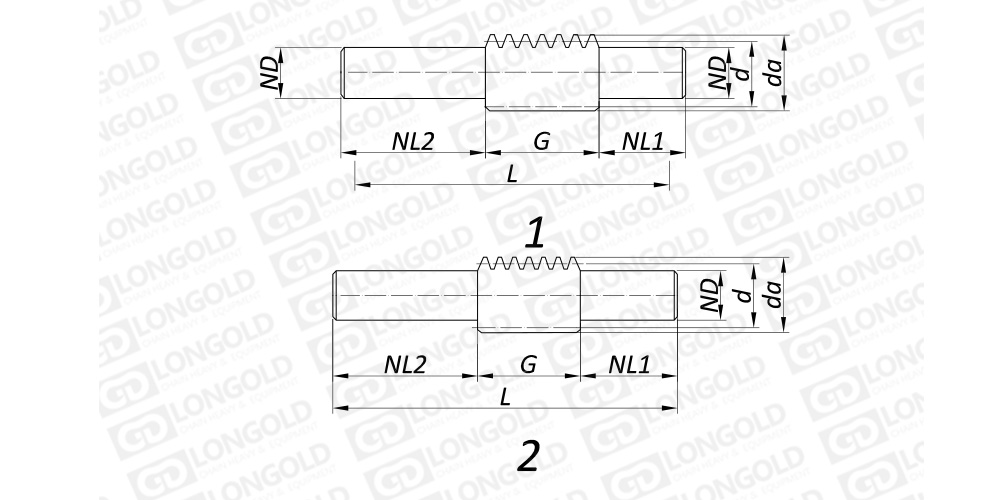

上圖為蝸桿軸的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。
■尺寸表
|
類型 |
d |
da |
ND |
NL1 |
G |
NL2 |
L |
參考重量 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|
|
A |
14 |
16 |
10 |
30 |
24 |
20 |
74 |
0.06 |
|
A |
25 |
28 |
20 |
40 |
40 |
30 |
110 |
0.30 |
|
A |
32 |
36 |
25 |
50 |
45 |
36 |
131 |
0.62 |
|
B |
38 |
44 |
30 |
130 |
46 |
90 |
266 |
1.60 |
|
B |
50 |
58 |
40 |
175 |
62 |
120 |
357 |
3.80 |
|
B |
62 |
72 |
50 |
220 |
80 |
150 |
450 |
7.60 |
|
B |
80 |
92 |
65 |
220 |
80 |
150 |
450 |
12.80 |
|
WA |
- | M1 |
- |
A |
|
（1） |
|
（2） |
|
（3） |
（1）蝸桿軸
（2）模數
（3）類型
