SK1附件，鏈條兩側鏈板延伸作為附板，且附板上帶單孔的附件形式。
具有輕微耐腐蝕性，因此在滴水環境下也可使用。
不含RoHS指令指定有害物質，是綠色環保鏈條。
可使用溫度范圍: -10°C～150°C
全長精度高，適用于較長距離、低速輸送。
可對應廣泛的輸送機長度、輸送方向、使用環境、用途。
可根據使用需求加裝不同形式的附件，詳情請咨詢隆德技術人員。
鏈輪遵從ANSI/ASME標準。
可使用標準A系列傳動鏈輪，具體請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及醫療行業等都有著廣泛地應用。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
■鏈條本體尺寸詳見表面涂層帶附件A系列小型輸送鏈 NP規格

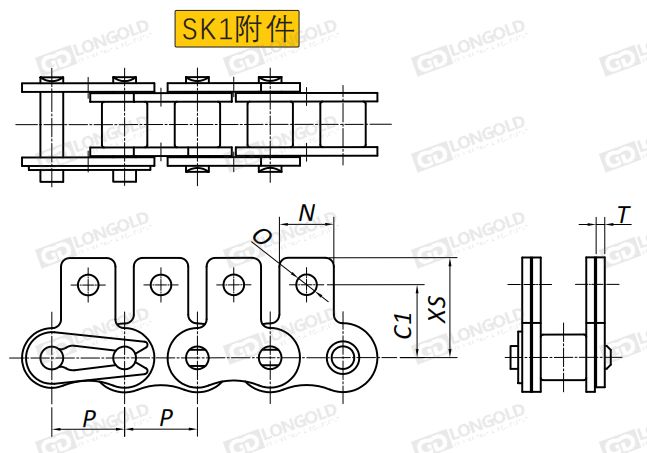

上圖表示在每鏈節上都安裝有附件的情況。
可根據客戶的需求，定制附件的安裝間隔，詳細請咨詢隆德技術人員。
■SK1附件尺寸表
|
隆德鏈號 |
P |
C1 |
N |
O |
XS |
T |
PDF圖紙 |
DXF圖紙 |
|
mm |
mm |
mm |
mm |
mm |
mm |
|||
|
*LD25-NP |
6.35 |
7.95 |
5.6 |
3.4 |
11.65 |
0.75 |
||
|
*LD35-NP |
9.525 |
9.5 |
7.9 |
3.4 |
14.55 |
1.25 |
||
|
LD40-NP |
12.70 |
12.7 |
9.5 |
3.6 |
17.40 |
1.5 |
||
|
LD50-NP |
15.875 |
15.9 |
12.7 |
5.2 |
23.05 |
2.0 |
||
|
LD60-NP |
19.05 |
18.3 |
15.9 |
5.2 |
26.85 |
2.4 |
||
|
LD80-NP |
25.40 |
24.6 |
19.1 |
6.8 |
35.45 |
3.2 |
||
|
LD100-NP |
31.75 |
31.8 |
25.4 |
8.7 |
44.0 |
4.0 |
||
|
LD120-NP |
38.10 |
36.5 |
28.6 |
10.3 |
52.9 |
4.8 |
||
|
LD140-NP |
44.45 |
44.5 |
34.9 |
11.9 |
63.5 |
5.6 |
||
|
LD160-NP |
50.80 |
50.8 |
38.1 |
14.3 |
70.1 |
6.4 |
標注：
銷軸型式為鉚釘型。
連接鏈節是兩面鉚接。
過渡鏈節的安全銷是兩端開口銷式。
交貨之前未進行涂油。如果在水中或潮濕環境中使用時，在使用之前請涂油。
如果不加油直接使用，鏈條就會有彎曲不良的可能性。
附件是為了將夾具安裝在鏈條上的零部件，可根據客戶圖紙或者要求特殊定制。
SK1附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
可根據客戶的需求定制附件安裝間隔，如1L，2L，.......，nL等，具體請咨詢隆德技術人員。
型號表示例
|
LD |
80 |
- | NP | - | 1L |
SK1 |
||
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）鏈條尺寸
（2）鏈條本體規格
（3）附件安裝間隔：1L=每一節
（4）附件種類
訂購方法
|
標準包裝訂購 |
|
表面涂層帶SK1附件A系列小型輸送鏈NP規格一般按標準包裝為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
| 如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。 |
